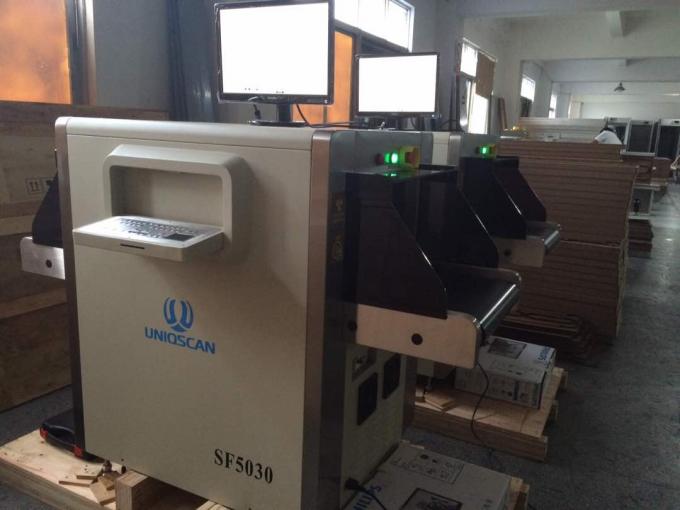

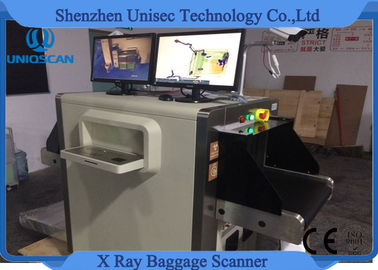

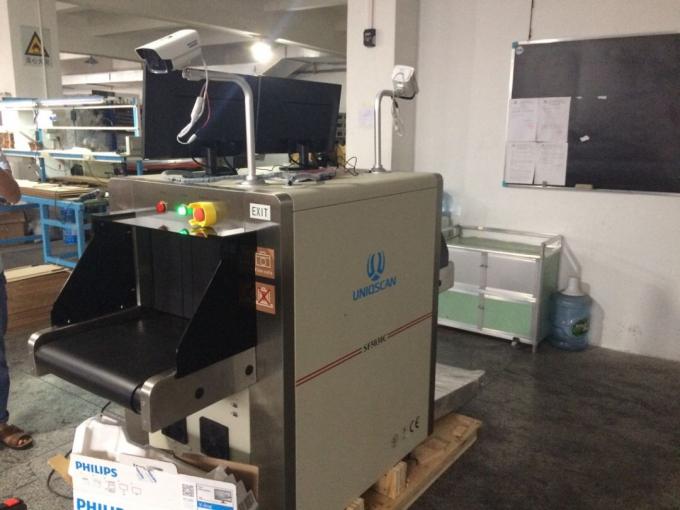

Máy quét hành lý xách tay OEM Singel Energy SF5030A X Ray, Máy X - Ray dành cho hành lý

Máy quét hành lý xách tay OEM Singel Energy SF5030A X Ray, Máy X - Ray dành cho hành lý

Hệ thống kiểm tra an ninh tia X được sản xuất và thử nghiệm dựa trên tiêu chuẩn liều GB15208-2005
X-ray thiết bị kiểm tra an ninh, GBZ127-2002 X-ray hệ thống kiểm tra hành lý chăm sóc sức khỏe và bằng chứng và chăm sóc sức khoẻ bức xạ GB17060-1997 và bằng chứng của hệ thống kiểm tra hành lý X-ray.

1. Các thông số kỹ thuật chung
Kích thước đường hầm: 600 (W) × 400 (H) mm
Tốc độ băng tải: 0.22m / s
Băng tải tối đa: 160 kg
Độ phân giải dây: 40AWG
Độ phân giải không gian: 1.0mm ngang và dọc
Thâm nhập thép: 40mm
Liều kiểm tra đơn: <1.0μGy
Tia rò rỉ: <0.1μGy / h
Máy tính: Màn hình LCD Độ phân giải cao 19 "
Máy dò: Bộ dò năng lượng kép dạng ống dẫn bán dẫn dạng L (24bit)
Mức xám: 4096 (24 bit)
Nguồn điện: 220V AC (± 10%) 50 ± 3Hz
Điện năng tiêu thụ: 1.0KW (Max)
Tiếng ồn: <58dB
Nhiệt độ bảo quản: -20 ℃ ~ 60 ℃
Nhiệt độ hoạt động: 0 ℃ ~ 45 ℃
Độ ẩm tương đối: Lên tới 95% (không ngưng tụ)
Khối lượng hệ thống: 400Kg

Nút chỉ báo và khẩn cấp
Tất cả các chỉ số phải được lắp đặt trên bề mặt của thiết bị để đưa ra các chỉ dẫn. Chúng bao gồm chỉ thị tia X,
chỉ báo báo động, và chỉ báo cung cấp điện.
1) Chỉ báo nguồn điện: Bật khoá chuyển đổi để khởi động thiết bị. Chỉ báo nguồn điện màu vàng trên
bảng điều khiển cả lối vào và lối ra của đường hầm sẽ được ngay lập tức.
2) Chỉ thị tia X: Chỉ thị tia X được lắp trên bảng điều khiển ở lối vào và lối ra của đường hầm. X-quang phát ra
khi các sản phẩm đi vào đường hầm và chặn rào cản ánh sáng, và sau đó chỉ báo màu đỏ được bật.
3) Chỉ báo cảnh báo: Có một chỉ báo cảnh báo ở lối vào và lối ra tương ứng. Họ nhấp nháy và báo động khi
có bài báo đáng ngờ.
4) Các nút dừng khẩn cấp: Hoàn toàn Hai nút khẩn cấp cho thiết bị. Hai nút được cài đặt riêng
lối vào và lối ra của đường hầm. Tất cả các nút này được thiết kế để cắt nguồn điện trong trường hợp của
trường hợp khẩn cấp. Họ được kết nối trong vòng lặp chính của phần kiểm soát

Hệ thống phần mềm
1. Môi trường vận hành
Windows XP
2. Thành phần phần mềm
(1) Trình điều khiển đặc biệt
(2) Giao diện điều khiển người dùng
Kiểm soát phần cứng hệ thống và đạt được việc thu thập dữ liệu tự động
Đọc hệ thống thu thập dữ liệu theo thời gian
Cung cấp giao diện để xử lý hình ảnh
Phân tích và xử lý đầu ra của hình ảnh
Cung cấp giao diện người dùng thân thiện
Xử lý hình ảnh là để xử lý các tín hiệu nhận được, và hiển thị nó trên màn hình để các nhà khai thác phân biệt. EEH & NEG, chức năng màu giả (C / B), và tăng cường thẩm thấu một phần (HIGH / LOW) được cung cấp cho
tiện lợi trong việc xác định các bài báo bị cấm. Các chức năng xử lý hình ảnh, chẳng hạn như sự tái phát hình ảnh và
mở rộng, cũng như chức năng lưu trữ hình ảnh (có thể tiết kiệm được hơn 100.000-500.000 hình ảnh) cũng được cung cấp.

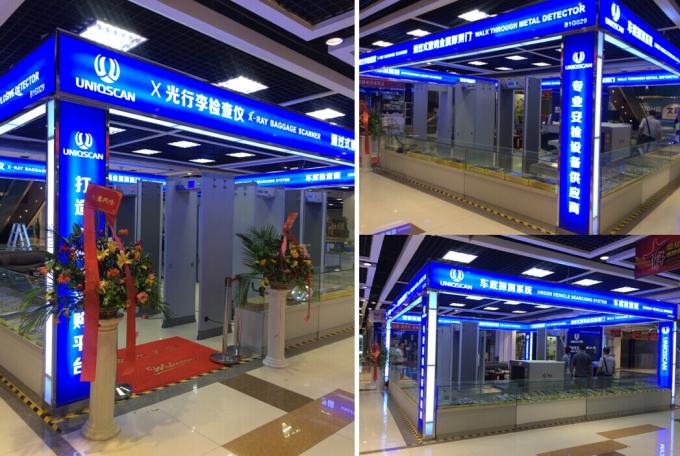

Show Room
